Dynair QCM Fali axiálventilátor
QUICK OVERVIEW
ÁLTALÁNOS LEÍRÁS

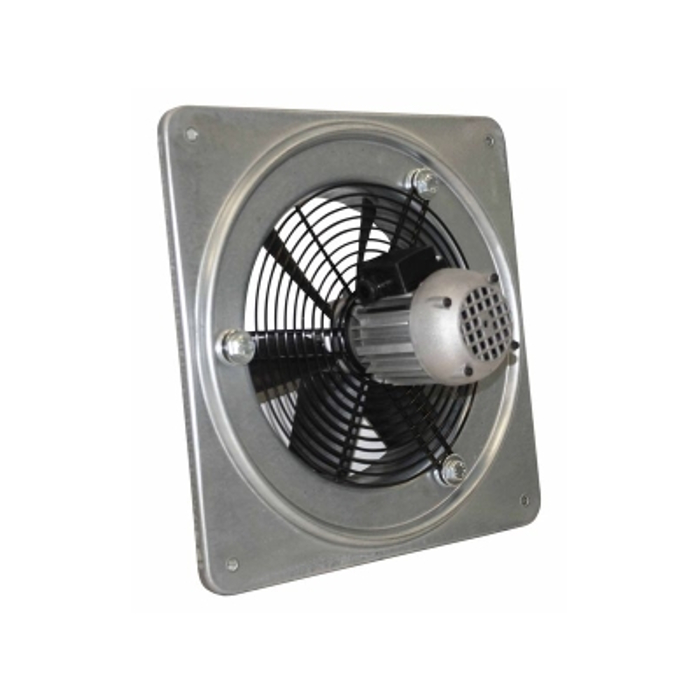

A QCM sorozatú axiális ventilátorok falra vagy panelre történő rögzítésre, lakó-, kereskedelmi és ipari épületekben alkalmazhatóak. A sorozat 10 modellből áll, amelyek járókerekének átmérője 200-700 mm (a 450-től 710-ig terjedő modellek csak az extra-UE piacokon érhetők el). A QCM sorozat használatát tiszta levegő esetén a -15 ° C és 50 ° C közötti hőmérséklet-tartományban tervezzük. Az optimális bemeneti kúp csökkenti a zajszintet és növeli a hatékonyságot.
BEÉPÍTÉS
- Alátámasztó keret húzott horganyzott acéllemezben, sugárérintkező kúppal. Modellek 63 és 71 tartó keret húzott acéllemezből, sugárbevezető kúppal, epoxi bevonattal
- Axiális járókerék aerofoil profile blades polimer vagy öntött alumínium és öntött alumíniumagy. A változtatható szög szögben álló helyzetben beállító eszközökkel. Kiegyenlített az ISO 1940 szeriint
- Végrehajtás 5 (járókerék közvetlenül a motor tengelyéhez kapcsolva)
- Légáramlás a motorról a járókerékre
- Bevezető védőburkolat és motor tartó acéldrótban, epoxigyártással. Az EN ISO 12499 szabvány szerint.
MOTOR
- QCM 200 e 254: IP 44 motor, B. osztályú motorok QCM 252, 310/710: aszinkron háromfázisú vagy egyfázisú motorok az IEC 60034, az IEC 60072, az EMC 2014/30 / UE és az LVD 2014/35 / UE szabvány szerint, CE jelzéssel, IP 55, F. osztály
- Mindegyik alkalmas az S1 szolgáltatáshoz (folyamatos üzemelés állandó terhelés mellett).
KIEGÉSZÍTŐK
- Gravitációs redőny (S)
- A távtartó védett a légköri anyagoktól (D)
- A járókerék oldalsó védőburkolata az UNI ISO 12499 szabvány szerint készült, és légköri anyagoktól (R) védett.
KÉRÉSRE
- Szivattyúval járó járókerék, öntött alumínium ötvözetből
- Légáramlás a járókerettől a motorig
- ATEX verzió a 94/9 / CE és a 2014/34 / EU irányelv szerint. Lásd a 2. katalógus ATEX tartományát.
